【モデル作成】ビード作成 隅肉溶接
機能
今回は、前回のビードモデル自動作成機能の隅肉溶接についてご紹介します。
方法は重ね溶接とほぼ同じです。
1. Welding >> Weld Beadを呼び出します（Shell, Solid対応）

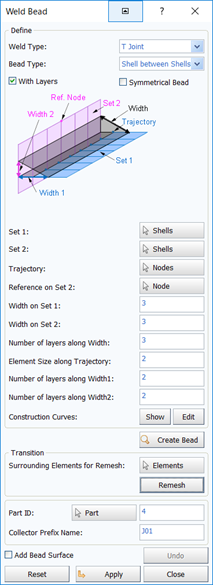

2. イメージ図を参考に各パラメーターを選択、入力します。
ここでビードの大きさなどが変わります。
3. Shellの場合はリメッシュ範囲を指定します。（黄色部分）

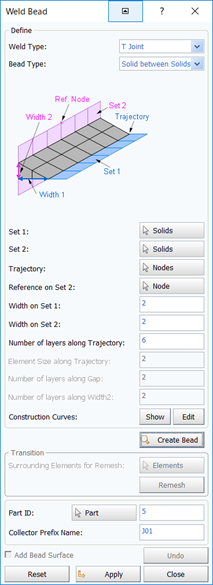

Solidの場合は作成されるビードの断面パターンを決定します。

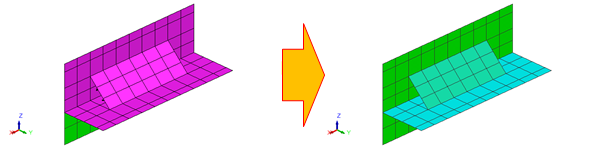

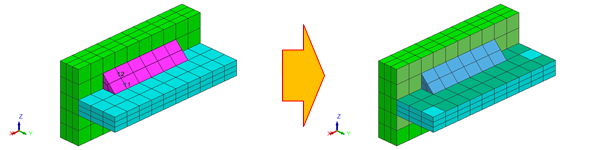

4. 完成予想（紫）が表示されますので良ければ決定して終了です。
5. また、板同士に隙間がある場合でも、その間を埋めるようにメッシュを作成します。（オレンジ部分）
以上、第9回目はビードモデル自動作成機能についての紹介でした。
